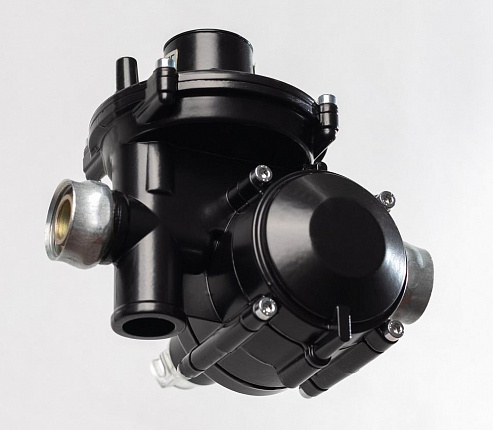

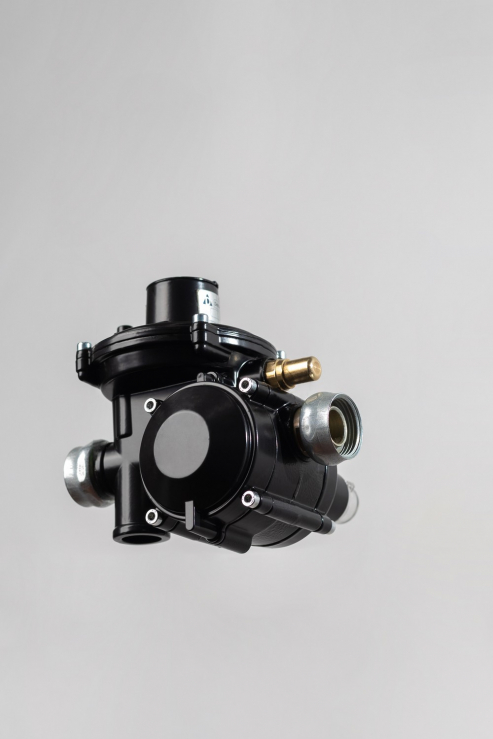

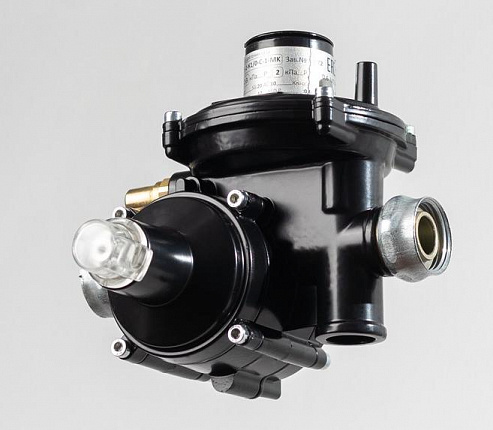

Регулятор давления газа DELATRO-R 6ST предназначен для редуцирования давления газа с входного значения до требуемых выходных значений, а также для выполнения функций:
-
-
автоматического поддержания заданного выходного давления независимо от изменения расхода, входного давления газа (в заданном диапазоне
-
их значений)
-
автоматического предохранения газоиспользующего оборудования от кратковременного повышения выходного давления (в заданном диапазоне
-
значений)
-

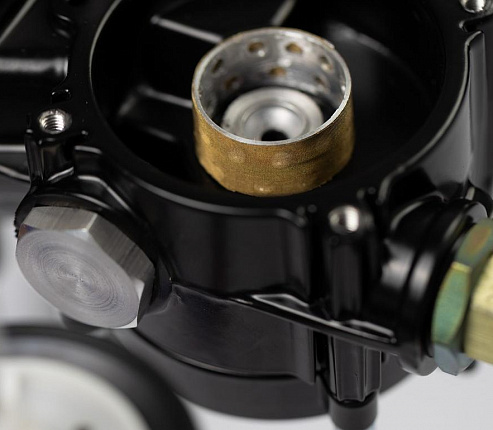

очистки газа от механических примесей размером более 80 мкм.
Регулятор должен эксплуатироваться в составе ГРП, ГРПБ, ШРП, ГРУ работающих на природном газе по ГОСТ 5542-2022 и паровой фазе сжиженного газа по ГОСТ 20448-2018. Условия эксплуатации регулятора должны соответствовать климатическому исполнению УХЛ 1
по ГОСТ 15150-69 для работы при температуре окружающего воздуха от -40 до +60 °С.
Регулятор давления газа может применяться на опасных производственных объектах. Регулятор может быть установлен во взрывоопасных зонах всех классов согласно п.7.3 ПУЭ, в которых возможно образование смесей газов и паров с воздухом.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
-
-
Устойчивость к колебаниям входного давления
-
Модульная конструкция. Включает фильтр,
-
регулятор, защитный клапан (ПЗК),
-
предохранительный клапан (ПСК)
-
Замер давлений непосредственно на корпусе регулятора (опция)
-
Специальная версия регулятора без ПЗК (опция)
-
Монтажный комплект (опция)
- Рабочая среда: природный газ по ГОСТ 5542, паровая фаза сжиженного газа по ГОСТ 20448
Максимальное рабочее давление на входе Pemax |
0.6 МПа |
Диапазон входного давления b pe |
0.5-0.6 МПа |
Диапазон заданных значений выходного давления Wa |
2-3 кПа |
Максимальная пропускная способность Qmax |
10 нм3/ч |
Класс точности регулирования AC |
±10% |
Класс давления полного закрытия SG |
±20% |
Диаметр седла DN |
6 мм |
Пропускная способность |
до 25 нм3/ч |
Давление при отсутствии расхода |
до 1.2 × Рвых |
Герметичность затвора |
Класс «А» по ГОСТ 9544-2015 |
Номинальный диаметр входа/ выхода регулятора |
DN20 / DN20 |
Присоединительные размеры вх/вых |
G3/4ʼʼ / G1 3/4ʼʼ |
Масса |
не более 1.2 кг |
Диапазон рабочих температур |
от -40 до +60 ℃ |
МС

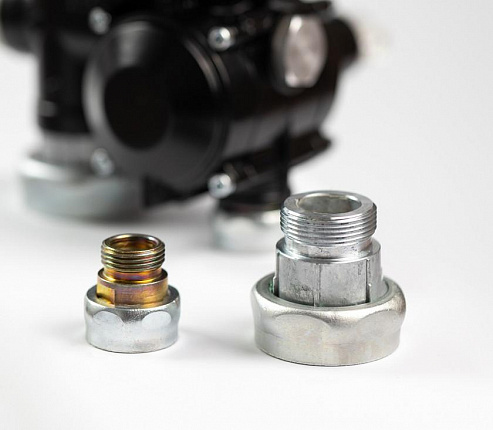

Монтажный комплект для подключения регулятора
SC
Сервисный коннектор для контроля входного давления гащопровода
SP

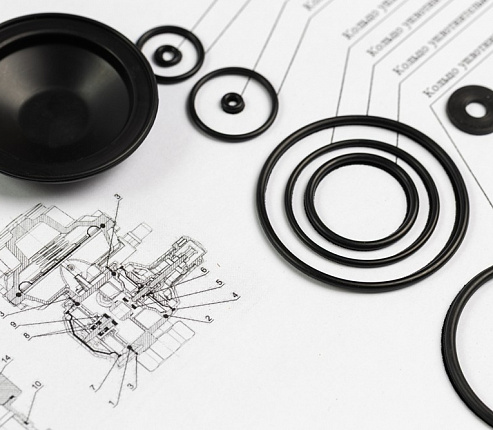

Комплект запасных частей для обслуживания
Описание
Регулятор давления газа DELATRO-R 6ST предназначен для редуцирования давления газа с входного значения до требуемых выходных значений, а также для выполнения функций:
-
-
автоматического поддержания заданного выходного давления независимо от изменения расхода, входного давления газа (в заданном диапазоне
-
их значений)
-
автоматического предохранения газоиспользующего оборудования от кратковременного повышения выходного давления (в заданном диапазоне
-
значений)
-
очистки газа от механических примесей размером более 80 мкм.
Регулятор должен эксплуатироваться в составе ГРП, ГРПБ, ШРП, ГРУ работающих на природном газе по ГОСТ 5542-2022 и паровой фазе сжиженного газа по ГОСТ 20448-2018. Условия эксплуатации регулятора должны соответствовать климатическому исполнению УХЛ 1
по ГОСТ 15150-69 для работы при температуре окружающего воздуха от -40 до +60 °С.
Регулятор давления газа может применяться на опасных производственных объектах. Регулятор может быть установлен во взрывоопасных зонах всех классов согласно п.7.3 ПУЭ, в которых возможно образование смесей газов и паров с воздухом.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
-
-
Устойчивость к колебаниям входного давления
-
Модульная конструкция. Включает фильтр,
-
регулятор, защитный клапан (ПЗК),
-
предохранительный клапан (ПСК)
-
Замер давлений непосредственно на корпусе регулятора (опция)
-
Специальная версия регулятора без ПЗК (опция)
-
Монтажный комплект (опция)
Характеристики
- Рабочая среда: природный газ по ГОСТ 5542, паровая фаза сжиженного газа по ГОСТ 20448
Опции
МС
Монтажный комплект для подключения регулятора
SC
Сервисный коннектор для контроля входного давления гащопровода
SP
Комплект запасных частей для обслуживания
